Was ist Computer-Aided-Design (CAD)?
Computer-Aided-Design (CAD) ist eine computergestützte Technologie, die bei der Erstellung, Modellierung, Analyse und Darstellung von Produkten oder Konstruktionen eingesetzt wird. CAD-Systeme ermöglichen es Ingenieuren, Architekten und Designern, 2D- oder 3D-Modelle virtuell zu erstellen und zu bearbeiten.
CAD-Software bietet verschiedene Werkzeuge und Funktionen, mit denen Benutzer geometrische Formen zeichnen, Linien, Flächen und Volumenkörper erstellen, Baugruppen zusammenfügen, Materialien und Texturen hinzufügen sowie physikalische Eigenschaften wie Gewicht, Festigkeit und Bewegung simulieren können.
Vorteile von CAD
Darüber hinaus bieten CAD-Systeme viele Vorteile gegenüber herkömmlichen manuellen Zeichenmethoden. Sie ermöglichen eine schnellere und präzisere Konstruktion, Änderungen können einfacher vorgenommen werden, und das Risiko von Fehlern wird reduziert. Außerdem können CAD-Modelle für verschiedene Zwecke verwendet werden, wie beispielsweise zur Visualisierung, zur Herstellung von technischen Zeichnungen, zur Durchführung von Simulationen und zur Überprüfung von Konstruktionsstandards.
CAD wird in verschiedenen Branchen eingesetzt, darunter Maschinenbau, Architektur, Elektrotechnik, Innenarchitektur, Automobilindustrie, Luft- und Raumfahrt, Produktentwicklung und viele andere. Es ist zu einem unverzichtbaren Werkzeug für Fachleute geworden, die komplexe Designs und Konstruktionen entwickeln müssen.
Wie funktioniert ein CAD-System?
Ein CAD-System funktioniert durch die Verwendung von spezialisierter Software und computergestützten Werkzeugen, um Konstruktions- und Modellierungsprozesse zu unterstützen. Hier sind die grundlegenden Schritte, wie ein CAD-System normalerweise funktioniert:

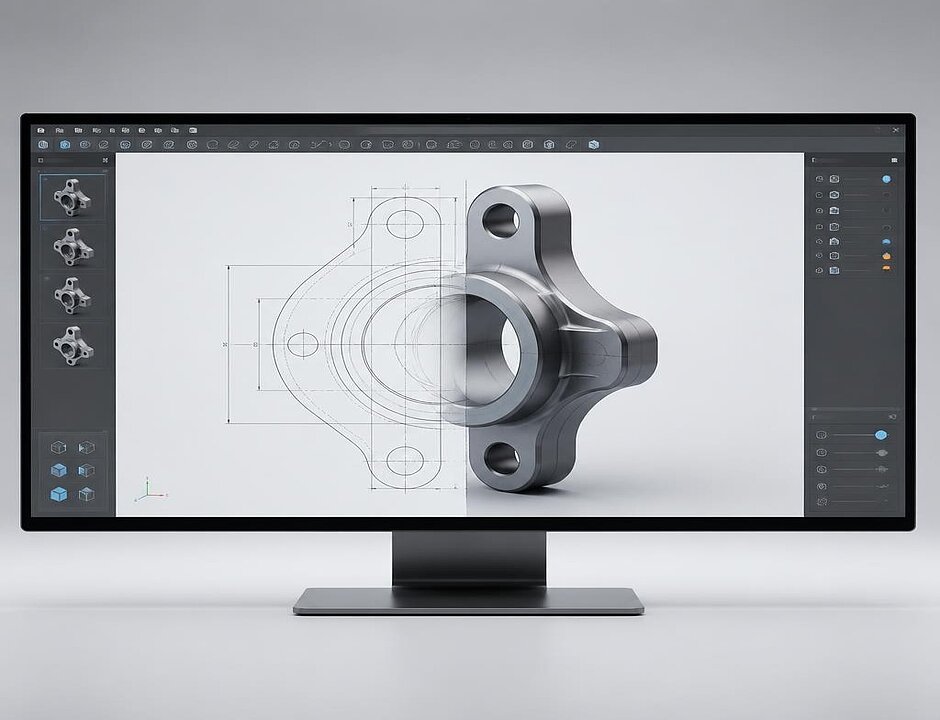

- Modellerstellung:
Der Benutzer verwendet die CAD-Software, um ein neues Projekt zu starten und eine Grundlage für das Modell zu erstellen. Dies kann durch das Zeichnen von Linien, Kreisen, Bögen und anderen geometrischen Formen geschehen. Alternativ können bereits vorhandene Modelle importiert und weiter bearbeitet werden.

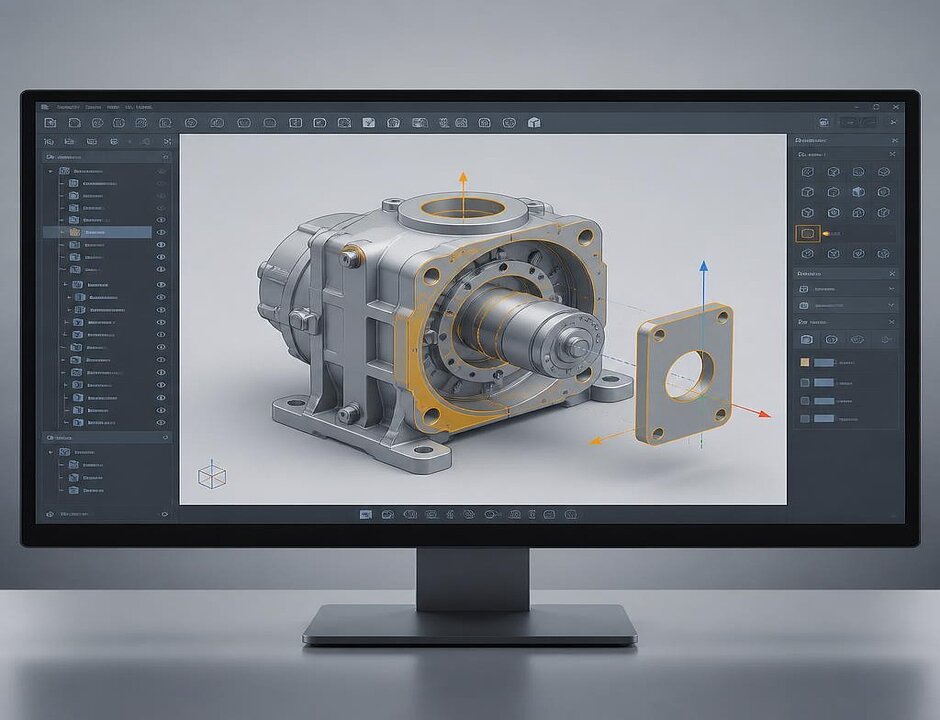

- Bearbeitung und Modifikation:
Der Benutzer kann das erstellte Modell bearbeiten, indem er einzelne Elemente verschiebt, löscht, kopiert oder verändert. CAD-Software bietet in der Regel präzise Werkzeuge zur Manipulation von Formen und Abmessungen, um Änderungen vorzunehmen und das Design anzupassen.

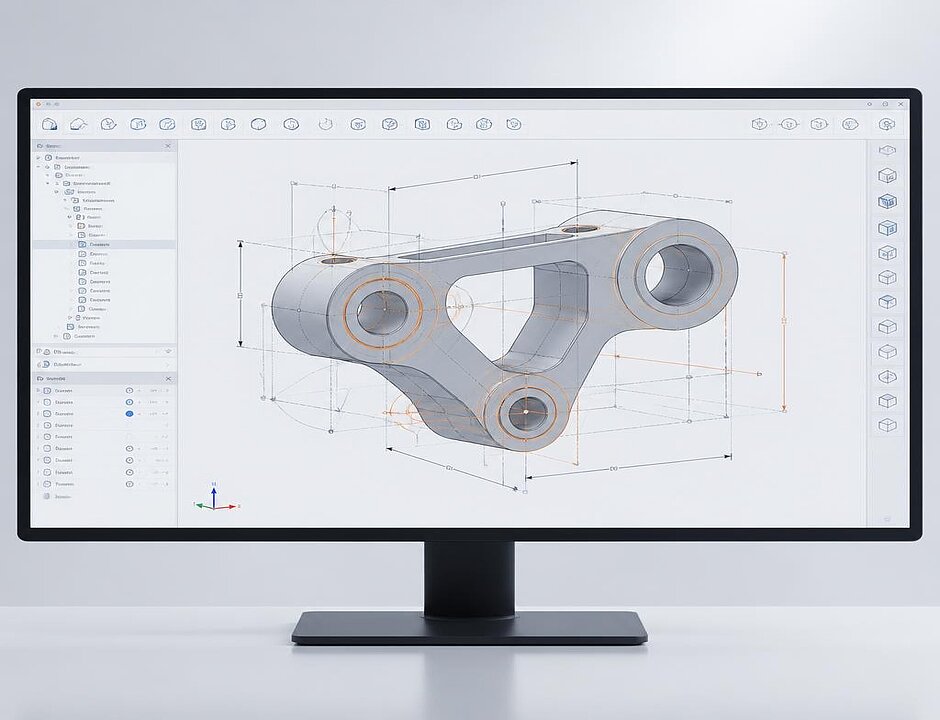

- Parametrische Modellierung:
Viele CAD-Systeme unterstützen parametrische Modellierung, bei der bestimmte Abmessungen, Beziehungen oder Eigenschaften des Modells mit mathematischen Parametern verknüpft werden. Wenn eine Änderung an einem Parameter vorgenommen wird, passen sich die damit verbundenen Elemente automatisch an. Dies ermöglicht eine flexible und effiziente Modellierung.

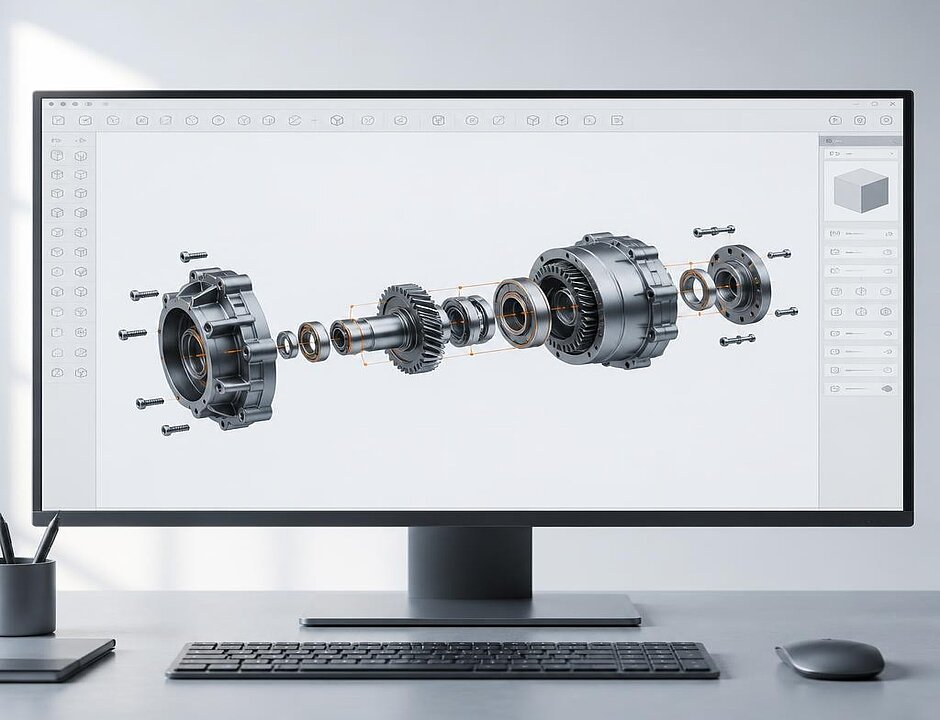

- Baugruppen und Zusammenbau:
CAD-Systeme ermöglichen die Erstellung von Baugruppen, bei denen mehrere Komponenten zu einem größeren Modell zusammengefügt werden. Der Benutzer kann die Position, Ausrichtung und Verbindung der Komponenten festlegen, um das Zusammenspiel und die Funktion des Gesamtmodells zu visualisieren.

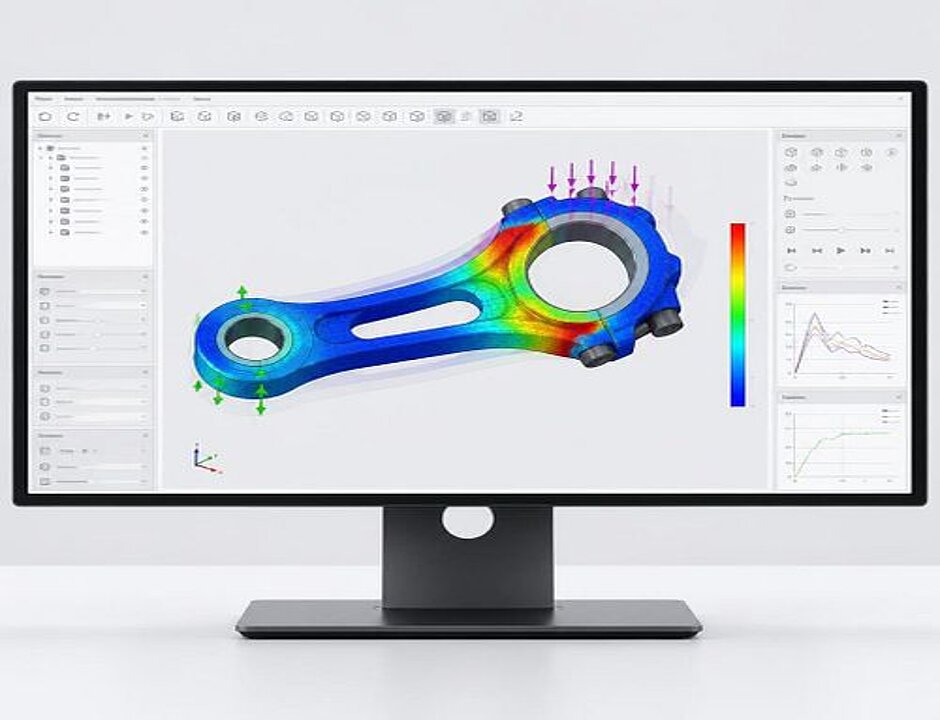

- Visualisierung und Simulation:
CAD-Software bietet oft die Möglichkeit, das Modell in 2D- oder 3D-Ansichten zu betrachten und zu visualisieren. Darüber hinaus können Simulationstools integriert sein, mit denen Benutzer die Leistung, Festigkeit, Bewegung oder andere Eigenschaften des Modells analysieren können.
- Dokumentation und Zeichnungen:

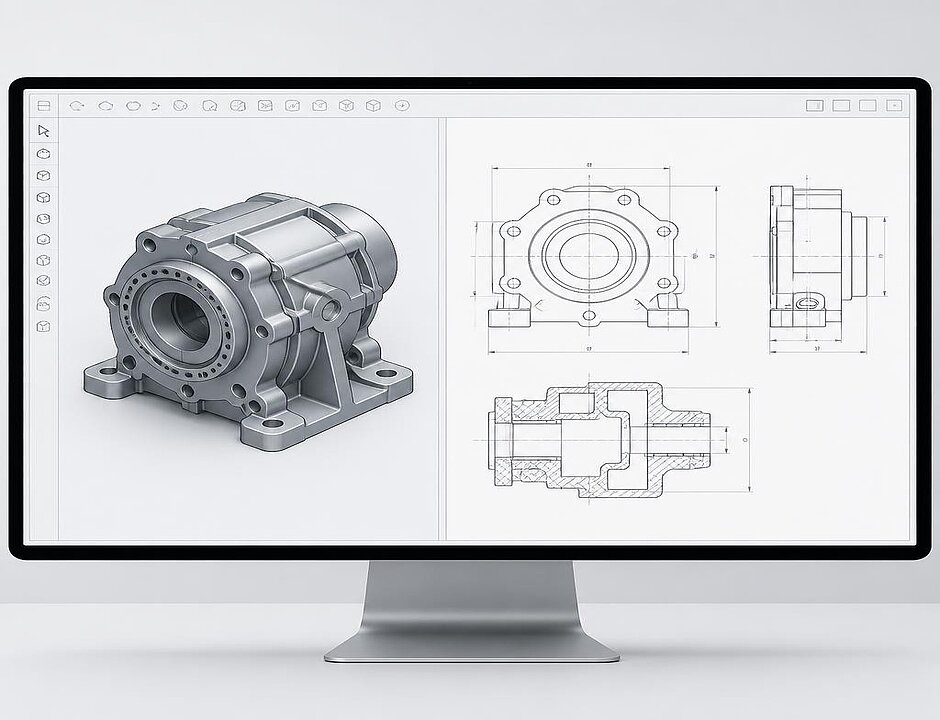

CAD-Systeme ermöglichen die automatische Erstellung von technischen Zeichnungen, die zur Herstellung oder Konstruktion des Modells verwendet werden können. Abmessungen, Toleranzen und andere spezifische Informationen können in den Zeichnungen enthalten sein.
